SPEZIFIKATIONEN

Zertifizierung : ce

Lichtquelle : 6-Linien-Laserstrahl

Messgenauigkeit : Maximal 0,03 mm

Messbereich : 100-6000 mm

Ausgabedatenformat : STL, ASC, DGM, OBJ usw.

Produktname : 2020 Neuer Handheld-Laser-3D-2D-Scanner mit USB-Kabel und großem Scan-Maßstab

Scantiefe : 250 mm

Einzelner Scanbereich : 280 x 250 mm

Software : 3Dscan

Übertragungsmodus : USB3.0

Kundendienst : Rückgabe und Ersatz, Reparatur, kostenlose Ersatzteile, Schulung und Inspektion vor Ort, Callcenter und technischer Online-Support

Markenname : Glänzend

Farbtiefe : 48 Bit

Schnittstellentyp : USB

maximale Papiergröße : 280 x 250 mm

Herkunftsort : China

Produktstatus : Lager

Scanelementtyp : CCD

Scangeschwindigkeit : 240.000 Scans/s

Typ : 3D-Scanner

Garantie (Jahr) : 1 Jahr

2020 Neuer tragbarer Laser-3D-2D-Scanner mit USB-Kabel

großer Scan-Maßstab

1. Beschreibung des Laserscanners

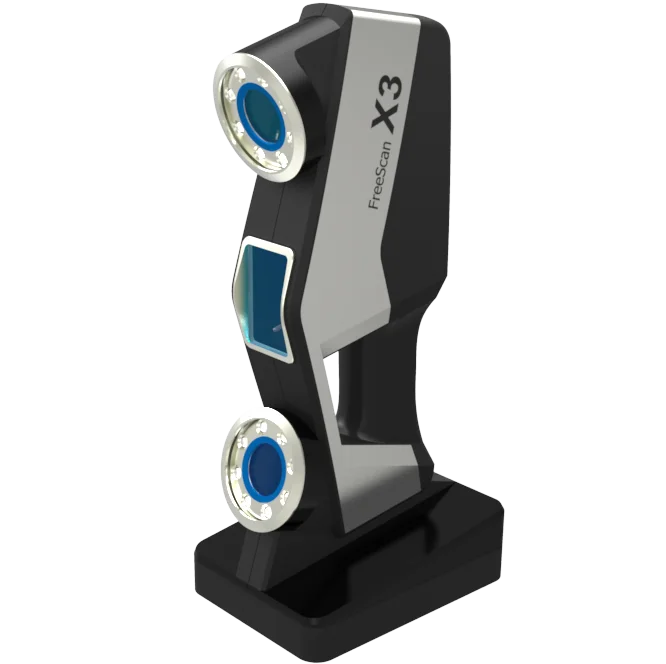

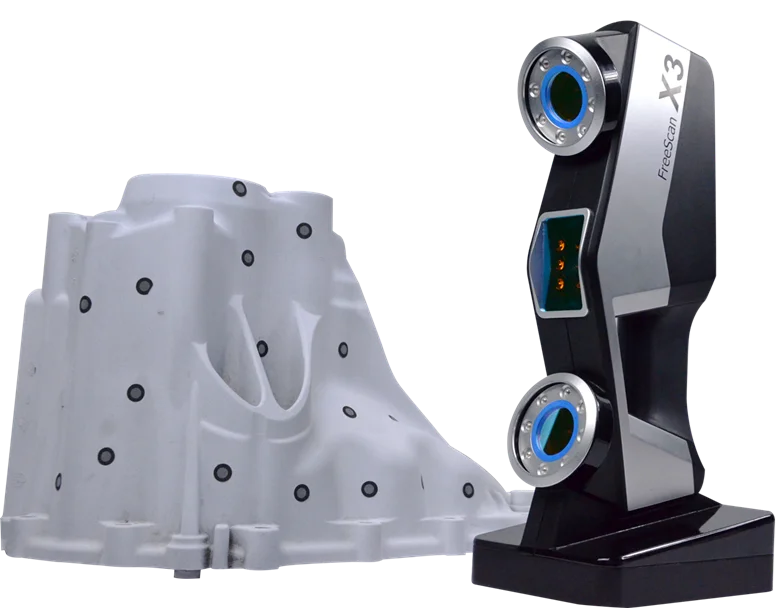

Die neue FreeScan-Serie von SHINING3D ist der ultraportable, handgeführte 3D-Laserscanner .

Es verfügt über einen flexiblen und praktischen Scanmodus sowie die hohe Genauigkeit und Stabilität des 3D-Industriescanners.

Die FreeScan-Serie ist für eine große Bandbreite an Betriebsumgebungen und eine Vielzahl an Messobjekten geeignet.

Es kann die Scan-Effizienz maximieren, um hervorragende Ergebnisse zu erzielen.

2. Funktionen des Laserscanners

1) Leichter Körper, einfache Bedienung, gute Stabilität

Ultraportables, tragbares 3D-Lasermesssystem mit nur 0,95 kg, Bedienung auf engstem Raum möglich, keine externe Klemmpositionierung erforderlich;

2) Original HOI-Scantechnologie ermöglicht höhere Geschwindigkeit und höhere Genauigkeit

Die ursprüngliche HOI-Scantechnologie (Hybrid aus Optik und Trägheit) ermöglicht eine erhebliche Steigerung der Genauigkeit und Zuverlässigkeit der Punktwolkenregistrierung und verbessert die Leistung insbesondere beim Scannen großer Werkstücke um mehr als das Doppelte.

3) Hohe Genauigkeit, hohe Geschwindigkeit

Genauigkeit bis zu 0,03 mm gemäß deutschem Standard VDI/VDE 2634. Hochgeschwindigkeitsscannen mit bis zu 480.000 Punkten/s;

Nahezu unbegrenztes 3D-Scannen, anpassbar an komplexe Umgebungen;

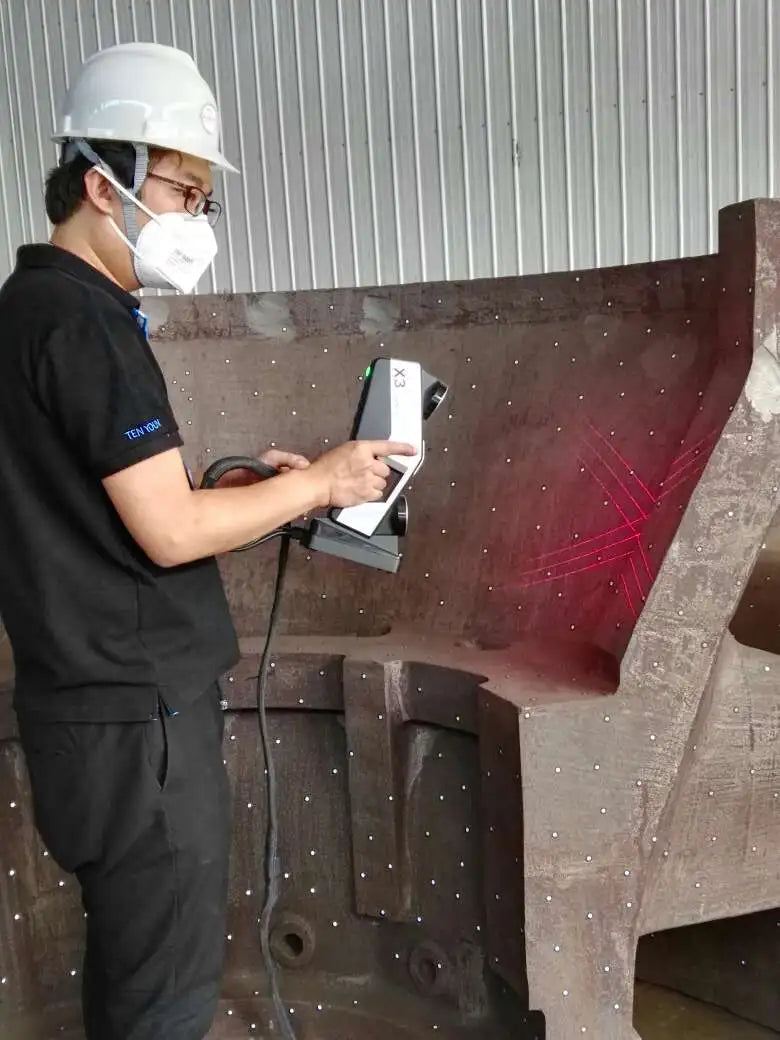

Anpassbar an Messaufgaben im Innen- und Außenbereich sowie in anderen komplexen Umgebungen.

3.Spezifikation

Modell	FREESCAN X3	FREESCAN X5	FREESCAN X7
Messgenauigkeit	Maximal 0,03 mm	Maximal 0,03 mm	Maximal 0,03 mm
Volumenpräzision	0,020 mm + 0,01 mm/m	0,020 mm + 0,08 mm/m	0,020 mm + 0,06 mm/m
Volumenpräzision (Kombiniert mit DigiMetric)	0,020 mm + 0,025 mm/m	0,020 mm + 0,025 mm/m	0,020 mm + 0,025 mm/m
Auflösung	0,1	0,1	0,1
Scangeschwindigkeit	240.000 Scans/s	350.000 Scans/s	480.000 Scans/s
Einzelner Scanbereich	280*250 mm	300*250 mm	300*275 mm
Messbereich	100-6000 mm	100-8000 mm	100-8000 mm
Arbeitsabstand	300 mm	300 mm	300 mm
Scantiefe	250 mm	250 mm	250 mm
Förderprogramm für erweiterte Messung	DigiMetric	DigiMetric	DigiMetric
Lichtquelle	6-Linien-Laserstrahl	10-Linien-Laserstrahl	14-Linien-Laserverlegung
Laserkategorie	Klasse II (augensicher)
Software	3D-Scan
Ausgabedatenformat	STL , ASC , DGM, OBJ usw. und kompatibel mit gängiger 3D-Software
Betriebssystemunterstützung	Win 10 64bit
Betriebstemperatur	-10 bis 40 ℃
Übertragungsmodus	USB 3.0
Gewicht Dimension	0,95 kg
Gewicht Dimension	13090310 mm

4. Standardzubehör

NEIN.	Name		Modell		Menge
OKIO-FreeScan X3
01	Messkopf	Hochpräzises Stereo in Industriequalität Bildsensor		OKIO 3DCam-M	2 Stck.
		Lasergenerator		OKIO MultiLaser-M	1 Satz

02	Dreidimensionale Datenverarbeitung Englische Systemsoftware	3DSCAN V2015	1 Satz
03	Kalibriersystem	OKIO-Cali	1 Satz
04	Datenleitung, Steuerleitung, Stromleitung		1 Satz
05	Punkt markieren	6 mm	5000 Stck.
06	Anleitungen, Schulungsmaterialien und zugehörige Nachbearbeitungsmaterialien		1 Stück
07	Kontrastverstärker		2 Stck.
08	Spezialschlüsselwerkzeug		1 Stück
